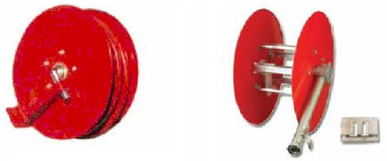

| CARRETEL MANGOTINHO |
 |
APLICAÇÃO:
Aplica-se às edificações e áreas de risco em que sejam necessárias as instalações de
Sistemas de Hidrantes e/ou Mangotinhos para Combate a Incêndio, de acordo com o
previsto no Decreto Estadual do Estado de São Paulo n° 46.076/2001.
CARACTERÍSTICAS:
- Fabricado em estrutura de aço carbono com cone central dotado de conexão giratória,
pintura epóxi na cor vermelho-segurança.
- Mangueira para água, não-colapsante de alta qualidade 4 25 mm x 30 metros de
comprimento, na cor vermelha. Aprovação Européia EN-679.
- Esguicho de jato regulável (fechado, sólido, meia neblina e neblina total) de alta
resistência mecânica, fabricado em nylon de alta qualidade, cor vermelha.
- Tubo de ligação em aço galvanizado de 1” provido de válvula esférica. Conexão rosca
fêmea de 1” NPT.
- Dimensões: Diâmetro: 440 mm – profundidade: 300 mm
- Pressão de Trabalho: 12 bar (170 psi)
- Pressão de Teste Hidrostático: 18 bar (260 psi)
- Pressão de Ruptura: 30 bar (430 psi) |
| CARRETEL PARA MANGUEIRA Ø1 "OU 3/4" |
 |
| 1 - Nome : |
| |
• Carretel para mangueira
• Carretel Fixo para Mangueira |
| |
|
| 2 - Material : |
| |
• Estrutura : Alumínio SAE 323 e Aço – Carbono
• Mancais : Bronze ASTM B. 62
• Junta - Rotatória : Bronze ASTM B. 62
• Alavanca : FoFo Nodular
• Vedações: Neoprene
• Acabamento : Vermelho Segurança |
|
| 3 - Características : |
| |
• Agente Extintor : Água, Espuma , CO2 , Pó - Químico
• Alimentação do Agente Extintor : Axial
• Faixa Ideal Pressão de Trabalho : 7 kgf / cm² ( 100 PSI ) à 14,0 kgf / cm² ( 200 PSI )
• Pressão de Teste Hidrostático : 21 kgf / cm² ( 300 PSI )
• Funcionamento continuo mesmo com mangueira enrolada
• Tipo de Mangueira : Mangueira de borracha Ø 1” ou 3/4”
• Vazão : 200 LPM
• Usado com Esguicho Regulável CAC Ø 3/4” ( REF.: MR. 501.A ) ou 1” (REF.: MR. 501.B) |
Dimensionamento do Carretel para 20 / 30 / 40 / 45 / 50 / 60 metros
| Mangueira |
Ø 1" x 20 m. |
Ø 1" x 30 m. |
Ø 1" x 40 m. |
Ø 1" x 45 / 50 / 60 m |
| REFERÊNCIA |
580.A |
580.E |
580.B |
580.F / G / H |
| ALTURA H (mm) |
520 |
520 |
520 |
520 |
| LARGURA L (mm) |
260 |
567 |
690 |
890 |
| PROFUND. P (mm) |
475 |
475 |
475 |
475 |
| Ø DISCO (mm) |
475 |
475 |
475 |
475 |
| ADMISSÃO |
rosca macho
1" BSP |
rosca macho
1" BSP| |
rosca macho
1" BSP |
rosca macho
1" BSP |
| PESO (kg) s/ Mang. |
16 |
16 |
16 |
20 |
| PESO (kg) c/ Mang. |
29 |
32 |
42 |
45 / 47 / 52 |
|
| 4 - Aplicação : |
| |
• Sistemas Fixos
• Viaturas para Combate à incêndio
• Carros tanque para lavoura
• Caminhões Pipas para lavagem de ruas ; praças ; pátios |
|
|
|
|
|
|
|
|
